因雙級水環泵極限真空度只能達到25Torr，此時抽氣速率為0。為了提高水環泵真空度及1333～4000Pa(10～30Torr) 區間的抽氣量，可在雙級水環泵前串聯一大氣噴射泵（一般為一級），除具有水環泵的性能優點外，極限真空度可提高至5Torr,在10～30Torr區間的抽氣量能達到水環泵名義抽氣量的50%以上，這樣大大拓展了水環泵的使用范圍。
2SK-P型水環大氣噴射泵機組性能參數表
| 型號 | 吸入壓力為40HPa時抽速 | 極限真空 | 進排氣口徑 | 功率 | 轉速 | 重量 | |
| m3/min | Hpa | Torr | mm | kw | r/min | kg | |
| 2SK-3P | 2.2 | 6.7 | 5 | 50 | 7.5 | 1450 | 250 |
| 2YK-6P | 4 | 6.7 | 5 | 50 | 11 | 1450 | 405 |
| 2SK-12P | 8.5 | 6.7 | 5 | 100 | 22 | 970 | 895 |

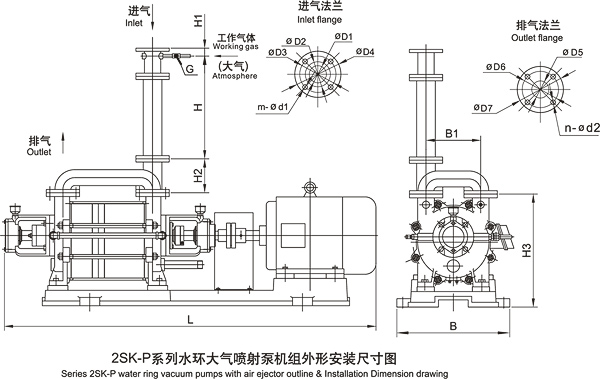

2SK-P系列水環大氣噴射泵機組外形安裝尺寸圖
| 型號 | D1 | D2 | D3 | D4 | D5 | D6 | D7 | m | d1 | d2 | L | B | B1 | H | H1 | H2 | H3 | G |
| 2SK-3P | 50 | 104 | 125 | 165 | 50 | 110 | 140 | 4 | 18 | 14 | 1458 | 455 | 220 | 540 | 55 | 155 | 538 | G1 |
| 2YK-6P | 50 | 104 | 125 | 165 | 50 | 110 | 140 | 4 | 18 | 14 | 1565 | 475 | 230 | 654 | 55 | 155 | 475 | G1 |
| 2SK-12P | 80 | 110 | 125 | 145 | 80 | 150 | 180 | 8 | 10 | 18 | 2070 | 550 | 285 | 922 | 62 | 250 | 628 | G1.5 |
